88悬臂系统

更新:2015/11/2 20:34:06      点击:
  • 品牌   扩杰
  • 型号   88
  • 描述

    ...

产品介绍

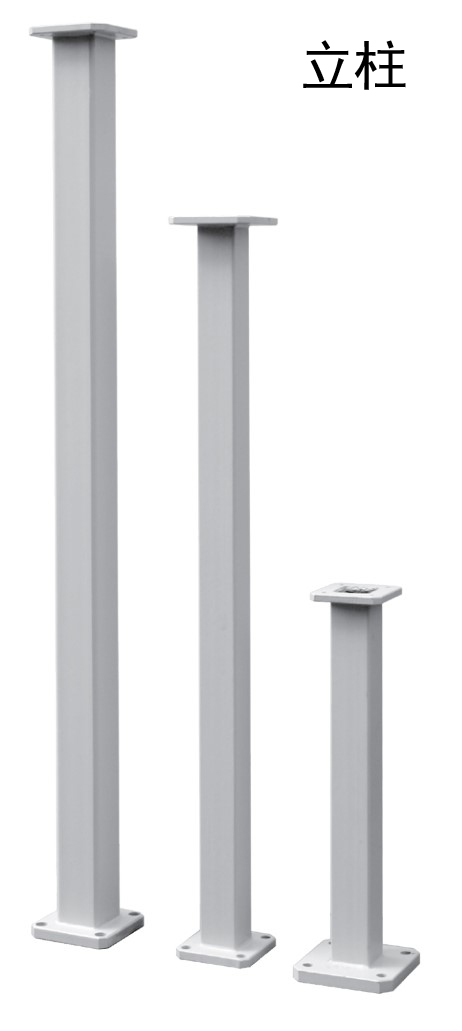

立柱:
Column:

立柱,路为标准悬壁组件无法实现的结构而定制的辅助支撑配件,全部采用钢管和钢板通过焊接而成,灰白色外表喷塑与悬壁组件混为一体。
Column is the custom-made auxiliary support part for structures not fit for standard cantilever wall units, it is totally made of steel tube and steel plate by welding, plastic spraying coated to a hoar appearance to form an integrity with the cantilever wall unit.

根据不同的设计要求,立柱方形钢管有80、100、120mm不同规格,以符合整体美观效果。量下连接法兰应不同的对接悬壁组件和安装方式而定制。
The square steel tube for column has different specification of 80, 100, 120mm according to different design requirements so as to meet the overall esthetic appearance effect. The coupling flanges shall be customized in accordance with different jointing cantilever wall units and installation mode.

立柱订货号:
Order number for column:

LZ.XXXX.08   80方立柱    LZ.XXXX.08  80 square column
LZ.XXXX.10  100方立柱    LZ.XXXX.10  100 square column
LZ.XXXX.12  120方立柱    LZ.XXXX.12  120 square column

举例:
Example:

1.5m 80方立柱             LZ.1500.08
1.5m 80 square column     LZ.1500.08
0.75 m 100方立柱          LZ.0750.10
0.75 m 100 square column  LZ.0750.10

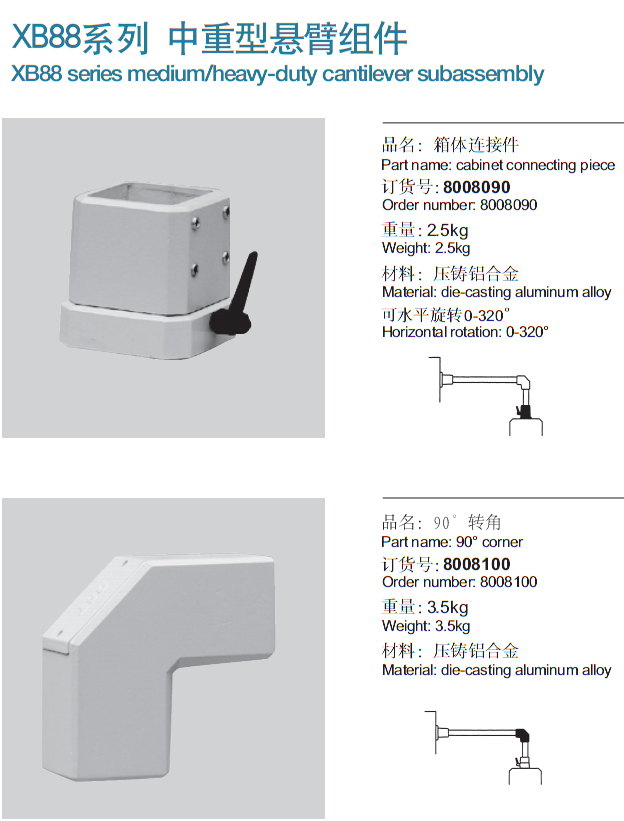

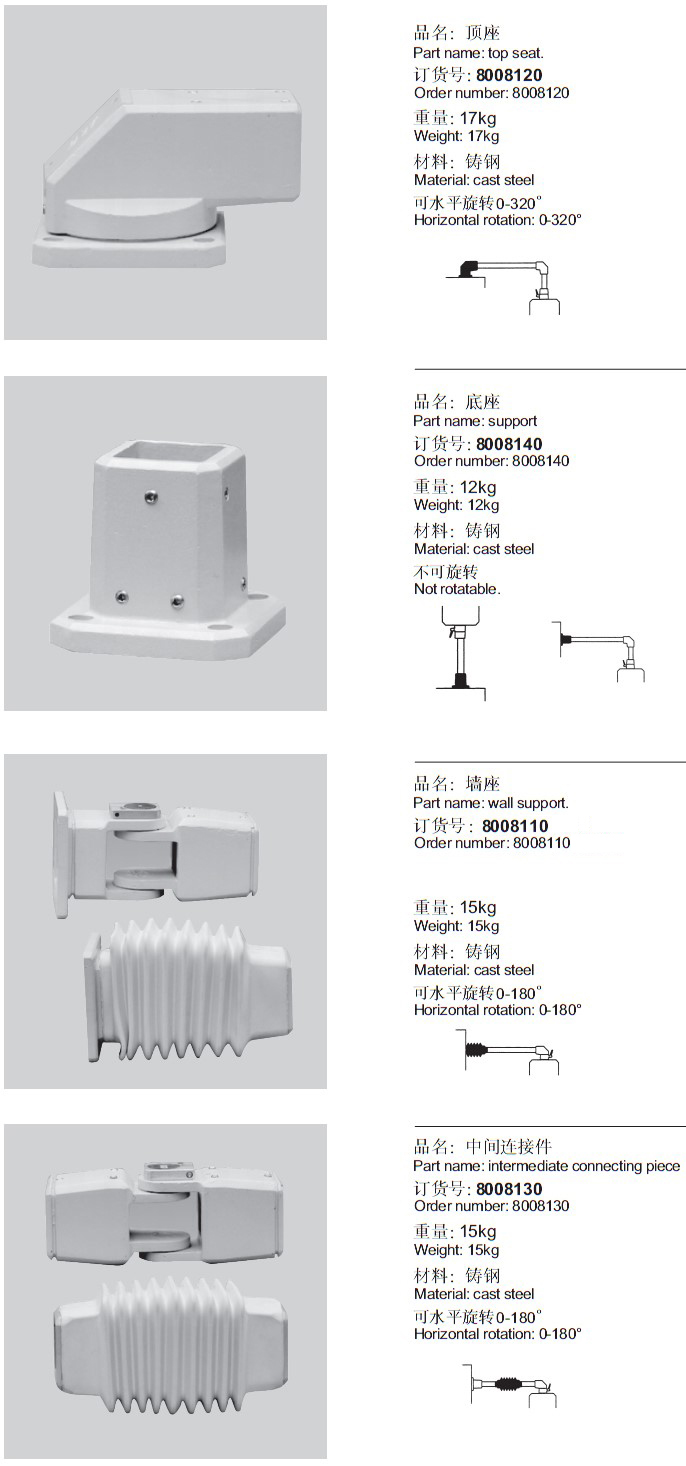

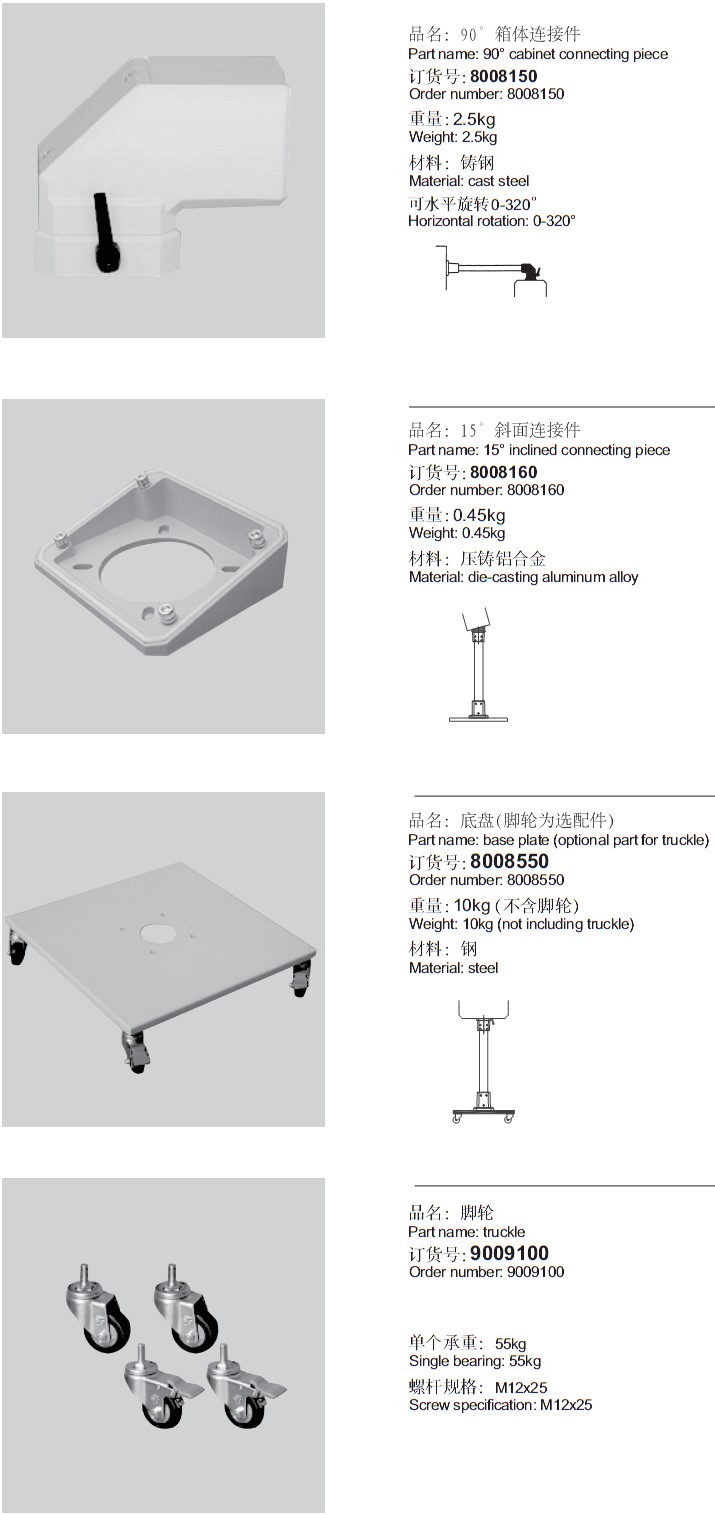

订货号(88悬臂系列)

序号

名称

订货号

1

箱体连接件

8008090

2

90°箱体连接件

8008150

3

90°转角

8008100

4

中间连接件

8008130

5

顶座

8008120

6

水平墙座

8008110

7

底座

8008140

8

15°斜面连接件

8008160

9

底盘

8008550

10

脚轮

9009100

11

80方管-500mm

8080500

12

80方管-1000mm

8081000

13

80方管-1500mm

8081500

14

80方管-2000mm

8082000

15

80方管-2500mm

8082500

16

80方管-3000mm

8083000
